Датчик крутящего момента SETech YDR 0.5~10000kgf.m Точность : 0.09%
-
Широкий выбор весов в наличии
-
Только проверенные бренды с лучшим соотношение цена / качество
-
Гарантийное и послегарантийное обслуживание весов в г. Минске
-
Обслуживание и ремонт весов на территории заказчика
Датчик крутящего момента модели YDR измеряет крутящий момент непрерывно вращающегося объекта. Коннектор с платиновым покрытием обеспечивает долгосрочную стабильность сигнала и высокую точность. Эти модели наиболее подходят для промышленных измерений. Приложения включают тестеры производительности для автомобильных компонентов и насосов.
| ТИП | ДИАПАЗОН ИЗМЕРЕНИЯ | |
|---|---|---|
| YDR-0.5K | 0.5kgf.m | 4.904Н*м |
| YDR-1K | 1kgf.m | 9.807Н*м |
| YDR-2K | 2kgf.m | 19.61Н*м |
| YDR-5K | 5kgf.m | 49.04Н*м |
| YDR-10K | 10kgf.m | 98.07Н*м |
| YDR-20K | 20kgf.m | 196.1Н*м |
| YDR-50K | 50kgf.m | 490.4Н*м |
| YDR-100K | 100kgf.m | 980.7Н*м |
| YDR-200K | 200kgf.m | 1.961KН*м |
| YDR-500K | 500kgf.m | 4.904KН*м |
| YDR-1000K | 1000kgf.m | 9.807KН*м |
| YDR-2000K | 2000kgf.m | 19.61KН*м |
| YDR-3000K | 3000kgf.m | 29.42KН*м |
| YDR-5000K | 5000kgf.m | 49.04KН*м |
| YDR-8000K | 8000kgf.m | 78.46KН*м |
| YDR-10000K | 10000kgf.m | 98.06KН*м |
| СПЕЦИФИКАЦИЯ | |||
|---|---|---|---|
| Номинальный диапазон | 0.5kgf.m~8000kgf.m | Компенсированный температурный диапазон | -10℃ ~ 60℃ |
| Нормированный выход (Н.В.) | 1.5mV/V±1% | Безопасный температурный диапазон | -20℃ ~ 70℃ |
| Нелинейность | 0.09% R.O | Температурный эфект для баланса ноля | 0.02% R.O/10℃ |
| Гистерезис | 0.08% R.O | Температурный эфект для нормированного выхода | 0.02% Нагрузки/10℃ |
| Повторяемость | 0.09% R.0 | Питание | 10V DC |
| Входное сопротивление | 350±3.5Ω | Безопасная перегрузка | 150% R.C |
| Выходное сопротивление | 350±3.5Ω | Кабель | Φ5 длина 5м |
| Сопротивление изоляции | 300MΩ | R.P.M | 2000~6000 |

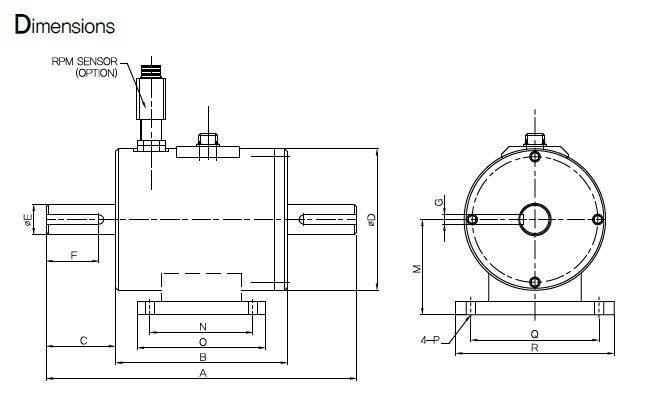

| РАЗМЕРЫ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон | A | B | C | ØD | ØE | F | G | M | N | O | ØP | Q | R | RPM |
| 0.5,1,2kgf.m | 219 | 120 | 49.5 | 101 | 20 | 35 | 5×5 | 72 | 78 | 98 | 7 | 97 | 117 | 6,000 |
| 5,10kgf.m | 235 | 130 | 52.5 | 107 | 23 | 40 | 7×7 | 72 | 78 | 97 | 7 | 97 | 118 | 6,000 |
| 20,50kgf.m | 287 | 150 | 68.5 | 114 | 38 | 50 | 10×8 | 72 | 78 | 99 | 7 | 97 | 118 | 4,000 |
| 100,200kgf.m | 350 | 150 | 100 | 140 | 63 | 80 | 18×11 | 91 | 78 | 105 | 9 | 125 | 152 | 4,000 |
| 500,1000kgf.m | 500 | 220 | 140 | 172 | 90 | 115 | 25×14 | 114 | 118 | 148 | 11 | 162 | 192 | 2,000 |
| 2000,3000kgf.m | 680 | 264 | 208 | 210 | 115 | 160 | 32×18 | 138 | 172 | 212 | 13 | 190 | 230 | 2,000 |
| 5000,8000kgf.m | 680 | 264 | 208 | 280 | 180 | 170 | 45×25 | 180 | 180 | 220 | 21 | 300 | 350 | 2,000 |
| 10000kgf.m | 680 | 264 | 208 | 280 | 180 | 170 | 45×25 | 180 | 180 | 220 | 21 | 300 | 350 | 2,000 |
