Датчик крутящего момента модели YDNF статического типа от SETtch:
- сочетают свойства обоих типов YDN и YDNS датчиков
- выход аналоговый — 1.5 мВ/В
- широкий диапазон измеряемых значений крутящего момента, для специфических требований пользователя
|
ТИП
|
ДИАПАЗОН ИЗМЕРЕНИЯ
|
|
| YDNF- 2KC |
2 kgf.cm
|
0.196 Н*м |
| YDNF- 5KC |
5 kgf.cm
|
0.490 Н*м |
| YDNF- 10KC |
10 kgf.cm
|
0.980 Н*м |
| YDNF- 20KC |
20 kgf.cm
|
1.961 Н*м |
| YDNF- 50KC |
50 kgf.cm
|
4.903 Н*м |
| YDNF- 100KC |
100 kgf.cm
|
9.807 Н*м |
| YDNF- 200KC |
200 kgf.cm
|
19.61 Н*м |
| YDNF- 500KC |
500 kgf.cm
|
49.03 Н*м |
| YDNF- 1000KC |
1 tf-cm
|
98.07 Н*м |
| YDNF- 2000KC |
2 tf-cm
|
196.1 Н*м |
| YDNF- 5000KC |
5 tf-cm
|
490.3 Н*м |
| YDNF- 10000KC |
10 tf-cm
|
980.7 Н*м |
| СПЕЦИФИКАЦИЯ | |
| Номинальный диапазон | 2 kgf.cm~10000 kgf.cm |
| Нормированный выход (Н.В.) | 1.5mV/V +/- 1% |
| Компенсированный температурный диапазон | -10oC~60oC |
| Безопасный температурный диапазон | -20oC~70oC |
| Нелинейность | 0.3% |
| Гистерезис | 0.2% |
| Температурный эфект для баланса ноля | 0.05%Н.В./10oC |
| Температурный эфект для нормированного выхода | 0.08%Нагрузки/10oC |
| Повторяемость | 0.2% |
| Питание | 10V DC |
| Входное сопротивление | 350+/-3,5 Ом |
| Выходное сопротивление | 350+/-3,5 Ом |
| Безопасная перегрузка | 150% от номинального диапазона |
| Кабель | ∅4 длина 3 м |
| Сопротивление изоляции | 2000 МОм |

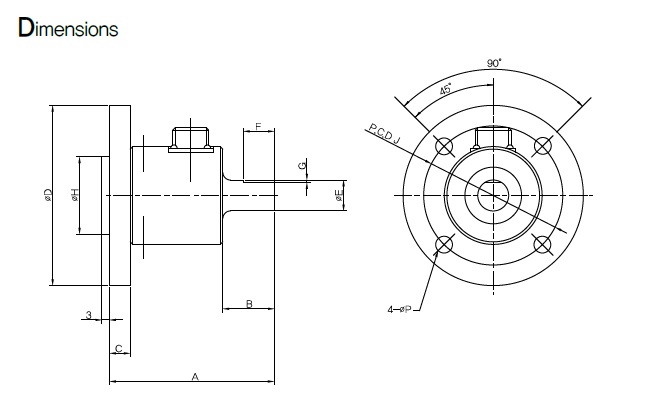

| РАЗМЕРЫ | |||||||||||||||||
|
Диа-
пазон |
A
|
B
|
C
|
∅D
|
∅E
|
∅J
|
∅H
|
F
|
G
|
∅P
|
|||||||
|
2,5 кгс*cм
|
61
|
20
|
5
|
58
|
12
|
48
|
20
|
15
|
1
|
4-4,5
|
|||||||
|
10,20,50 кгс*cм
|
64
|
20
|
8
|
70
|
12
|
54
|
30
|
15
|
1
|
4-6,5
|
|||||||
|
100 кгс*cм
|
64
|
20
|
8
|
70
|
16
|
54
|
30
|
15
|
5×5
|
4-6,5
|
|||||||
|
200,500 кгс*cм
|
69
|
20
|
8
|
84
|
22
|
68
|
40
|
15
|
6×6
|
4-6,5
|
|||||||
|
1,2 tf*cм
|
81
|
30
|
8
|
96
|
30
|
78
|
50
|
22
|
8×7
|
4-6,5
|
|||||||
|
5,10 tf*cм
|
100
|
40
|
15
|
136
|
56
|
108
|
80
|
30
|
14×9
|
4-10,5
|
|||||||
