Датчик крутящего момента SETech YDSN 2~1000kgf.cm Точность : 0.3%
-
Широкий выбор весов в наличии
-
Только проверенные бренды с лучшим соотношение цена / качество
-
Гарантийное и послегарантийное обслуживание весов в г. Минске
-
Обслуживание и ремонт весов на территории заказчика
Датчики с невращающимся торцевым ключом Mode YDSN используются для измерения момента затяжки или момента отрыва болтов и гаек. Эта модель рассчитана на использование как стандартной головки, так и стандартного динамометрического ключа.
| ТИП | ДИАПАЗОН ИЗМЕРЕНИЯ | |
|---|---|---|
| YDSN-2KC | 2kgf.cm | 0.196Н*м |
| YDSN-5KC | 5kgf.cm | 0.490Н*м |
| YDSN-10KC | 10kgf.cm | 0.981Н*м |
| YDSN-20KC | 20kgf.cm | 1.961Н*м |
| YDSN-50KC | 50kgf.cm | 4.904Н*м |
| YDSN-100KC | 100kgf.cm | 9.807Н*м |
| YDSN-200KC | 200kgf.cm | 19.61Н*м |
| YDSN-500KC | 500kgf.cm | 49.04Н*м |
| YDSN-1000KC | 1000kgf.cm | 98.07Н*м |
| СПЕЦИФИКАЦИЯ | |||
|---|---|---|---|
| Номинальный диапазон | 2kgf.cm~1000kgf.cm | Компенсированный температурный диапазон | -10℃ ~ 60℃ |
| Нормированный выход (Н.В.) | 1.3㎷/V | Безопасный температурный диапазон | -20℃ ~ 70℃ |
| Нелинейность | 0.3% R.O | Температурный эфект для баланса ноля | 0.05% R.O/10℃ |
| Гистерезис | 0.3% R.O | Температурный эфект для нормированного выхода | 0.1% Нагрузки/10℃ |
| Повторяемость | 0.3% R.O | Питание | 10V DC |
| Входное сопротивление | 350±5Ω | Безопасная перегрузка | 150% R.C |
| Выходное сопротивление/td> | 350±3Ω | Кабель | Φ3, Φ5, длина 5m |
| Сопротивление изоляции | 2000㏁ | ||

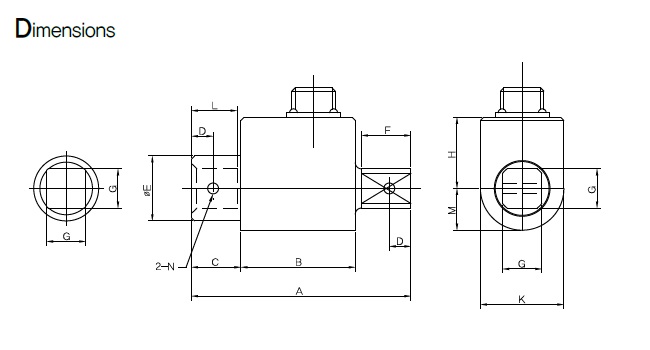

| РАЗМЕРЫ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диапазон | Сокет | A | B | C | D | ØE | F | G | M | H | K | L | N |
| 2kgf.cm | 1/4″ | 58 | 33 | 12 | 4 | 14 | 11 | 6.35 | 10 | 19.5 | 20 | 11 | 3 |
| 5,10kgf.cm | 3/8″ | 59.5 | 33 | 12 | 5.5 | 16.5 | 12.5 | 9.53 | 12 | 19.5 | 24 | 13 | 3 |
| 20,50kgf.cm | 1/2″ | 59.5 | 33 | 12 | 5.5 | 16.5 | 12.5 | 9.53 | 12 | 21 | 24 | 13 | 3.5 |
| 100,200kgf.cm | 3/4″ | 71 | 37 | 16 | 7 | 21 | 16 | 12.7 | 13.5 | 23 | 27 | 13 | 4.5 |
| 500,1000kgf.cm | 1″ | 98 | 39 | 27 | 14 | 41.5 | 29 | 25.4 | 23.8 | 33.3 | 47.6 | 28 | 5.5 |
