Датчик крутящего момента SETech TMA 0.5~200 kgf.m Точность: 0.3%
-
Широкий выбор весов в наличии
-
Только проверенные бренды с лучшим соотношение цена / качество
-
Гарантийное и послегарантийное обслуживание весов в г. Минске
-
Обслуживание и ремонт весов на территории заказчика
Датчики крутящего момента модели TMA имеют компактные размеры и включают в себя блок измерения частоты вращения и аналоговое выходное устройство. Выходы опциональны с напряжением 0-10 В или током 4-20 мА.
|
ТИП
|
ДИАПАЗОН ИЗМЕРЕНИЯ
|
|
| TMA- 0.5K |
0.5 kgf.m
|
4.904 Н*м |
| TMA- 1K |
1 kgf.m
|
9.807 Н*м |
| TMA- 2K |
2 kgf.m
|
19.61 Н*м |
| TMA- 3K |
3 kgf.m
|
29.42 Н*м |
| TMA- 5K |
5 kgf.m
|
49.03 Н*м |
| TMA- 10K |
10 kgf.m
|
98.07 Н*м |
| TMA- 20K |
20 kgf.m
|
196.1 Н*м |
| TMA- 50K |
50 kgf.m
|
490.3 Н*м |
| TMA- 100K |
100 kgf.m
|
980.7 Н*м |
| TMA- 200K |
200 kgf.m
|
1.961KН*м |
| СПЕЦИФИКАЦИЯ | |
| Номинальный диапазон | 0.5 kgf.m~200 kgf.m |
| Нормированный выход (Н.В.) | 0~10В (4~20мA,опция) |
| Компенсированный температурный диапазон | -10oC~60oC |
| Безопасный температурный диапазон | -20oC~70oC |
| Нелинейность | 0.3% |
| Гистерезис | 0.3% |
| Температурный эфект для баланса ноля | 0.05%Н.В./10oC |
| Температурный эфект для нормированного выхода | 0.05%Нагрузки/10oC |
| Повторяемость | 0.3% |
| Питание | +/-15V DC |
| Входное сопротивление | 350+/-3.5Ом |
| Выходное сопротивление | 350+/-3.5 Ом |
| Безопасная перегрузка | 150% от номинального диапазона |
| Кабель | O5 длина 3 м |
| Сопротивление изоляции | 300 МОм |

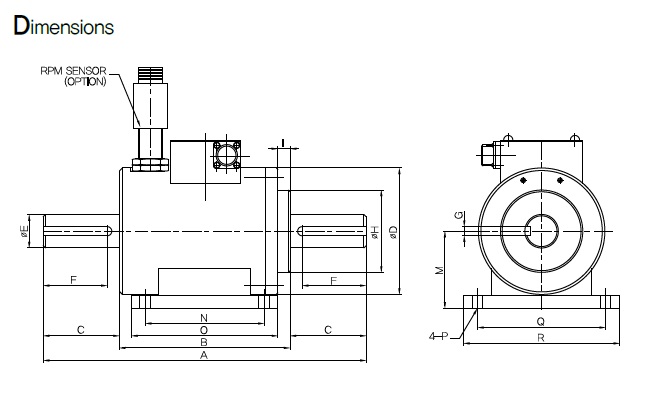

| РАЗМЕРЫ | |||||||||||||||||
|
Диа-
пазон |
A
|
B
|
C
|
OD
|
OE
|
F
|
G
|
OH
|
I
|
K
|
M
|
N
|
O
|
P
|
Q
|
R
|
RPM
|
|
0,5,1 2 kgf.m
|
180
|
100
|
40
|
76
|
15
|
35
|
5×5
|
40
|
8
|
8
|
47
|
66
|
84
|
4-O7DR THRU
|
76
|
94
|
10,000
|
|
3,5 kgf.m
|
194
|
104
|
45
|
76
|
17
|
37
|
6×6
|
40
|
8
|
8
|
47
|
70
|
88
|
4-O7DR THRU
|
78
|
96
|
10,000
|
|
10 kgf.m
|
212
|
112
|
50
|
83
|
22
|
42
|
6×6
|
54
|
8
|
8
|
50.5
|
78
|
96
|
4-O7DR THRU
|
84
|
102
|
8,500
|
|
20 kgf.m
|
224
|
114
|
55
|
91
|
32
|
47
|
10×8
|
68
|
8
|
8
|
54.5
|
78
|
96
|
4-O7DR THRU
|
91
|
111
|
6,000
|
|
50 kgf.mm
|
248
|
112
|
68
|
99
|
40
|
60
|
10×8
|
72
|
8
|
8
|
58.5
|
78
|
96
|
4-O7DR THRU
|
99
|
119
|
5,000
|
|
100 kgf.m
|
292
|
112
|
90
|
105
|
42
|
80
|
12×8
|
78
|
8
|
10
|
63.5
|
72
|
96
|
4-O9DR THRU
|
116
|
140
|
4,000
|
|
200 kgf.m
|
314
|
114
|
100
|
120
|
55
|
80
|
16×10
|
90
|
8
|
10
|
71
|
74
|
98
|
4-O9DR THRU
|
129
|
153
|
4,000
|
